L'escala en dibuix

L'escala és la relació que existeix entre les dimensions reals i les del dibuix que representa la realitat sobre un plànol o un mapa.


Tipus d'escala:

• Escala d'ampliació: és fer el dibuix més gran que el model guardant les proporcions. Per aixo s'han de multiplicar totes les mesures per la mateixa quantitat.

• Escala de reducció: vol dir dividir totes les mides d’un model per la mateixa quantitat.

• Escala natural: és quan la grandària física de l'objecte representat en el pla coincideix amb la realitat.

Tipus d'imatges

• L'esbós és la primera aproximació a l'objecte estudiat mitjançant el dibuix a mà alçada de les seves línies més importants.

• El croquis és el pas següent també fet a mà alçada, però definit amb més detalls els volums i la proporció de l'objecte.

• El dibuix delineat constitueix la culminació del dibuix tècnic, en el dibuix s'inclouen tots els detalls necessaris per comprendre totes les caracteristiques de l'objecte.

• El GIF animado es una variante del formato gráfico GIF que permite animación en la imagen.

• El dibuix abstracte consisteix en dibuixar amb inspiració artística però sense una intenció específica, sinó mogut completament per l'esperit creatiu.

Vistes en perspectiva

Perspectiva: és una projecció en la qual la direcció d'observació de la peça és obliqua, és a dir, que no coincideix amb cap dels eixos coordenats.

Perspectiva cavallera: és una vista en perspectiva construïda sobre tres eixos coordenats. Dos d'ells  formen 90 graus, i el tercer, 135 graus amb els dos anteriors.






Perspectiva isomètrica: és una vista en perspectiva construïda sobre tres eixos coordenats que formen un angle de 120 graus entre si.

Perspectiva cónica:La perspectiva cònica, també anomenada lineal, és el sistema de representació que més s'assembla a la visió humana, és per això pel que és usat per dotar el dibuix d'una sensació de realitat, ja que s'aconsegueix una aparent profunditat que ens permet valorar la posició particular de cada forma en l'espai.

Les aplicacions

Vistes ortogonals

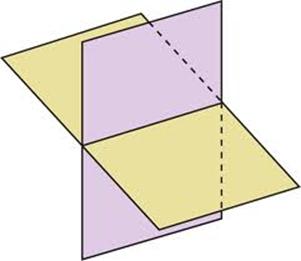

Un díedre és una de les regions en què queda dividit l’espai quan dos plans es tallen perpendicularment.

8.Completa les vistes ortogonals que falten per representar les figures.

Fases de diseny d'un producte

12) Completa l'esquema següent al teu quadern afegint les diferents fases del procés de resolució tècnica de problemes. Després aplica'l a la resolució d'un problema quotidià.

a) Quan als matins et sona el despertador pots tenir el risc de dormir-te però amb el nou despertador "anémona" no el tindràs mai més.

b) Estem fent el diseny i ha de ser  igual que els altres però ha de tenir un motor per quan començi a saltar.

c)Ara s'està fent la construcció del despertador

d) Com ja s'ha fet el despertador ara s'ha de fer una prova per veure el seu funcionament.

Per a què fem servir la tecnologia ?

Trazado de lineas paralelas

Mondrian

Fonts

trazado circumferencias

Exercicis

10.Identifica la necessitat que stisfan els objectes següents:

a)

Telèfon: Serveix per comunicar-se amb les persones

b)

Grapadora: Serveix per unir papers

c)

Tap: Serveix per tapar ampolles

d)

Goma: Serveix per borrar alguna cosa que has escrit

f)

Llinterna: Serveix per il·luminar llocs foscos

g)

Boligraf: Serveix per escriure sobre el paper

h)

Termometre: Serveix per medir la temperatura

11.Dóna exemples d'objectes tecnològics que utilitzis en aquests casos:

a)Mentre dorms:

Despertador

Mòbil

b)Per anar d'un lloc al altre:

Cotxe

Tren

c)A l'institut:

Calculadora

Projector

d)En el temps lliure:

Televisió

Mòbil

Tabla


9.Escriu el nom d'almenys tres solucions apotades per la tecnologiaen relació amb cadascundels àmbits següents. Completa unes taules com aquetses al teu quadern.

Exercicis

1. Elabora una llista amb els objectes tecnològics que fas servir mentre ets a classse.

Compàs

Motxilla

Grapadora Simple

Ordinador
Sofisticat

Calculadora
Sofisticat

Goma
Simple

Maquineta
Simple

Tablet
Sofisticat

Llibre
Simple

Altaveu
Sofisticat

Trazado con lineas

LABERINTO

Instruments de dibuix

Per dibuixar necessitem :


El paper: és el suport més utilitzat per escriure, dibuixar o elaborar plànols.

El llapis: és l'instrument de dibuix més utilitzat

El portamines: és semblant a un bolígraf, però l'interior conté un mecanisme que agunta la mina i permet extreure-la a mesura que es desgasta

El regle: és un instrument usat per agfar mides lineals traslladar-les.

El cartabó i l'escaire: són els estris que es fan servir per traçar línies rectes. Tenen forma de triangle rectangle ( amb un angle de 90 graus)

El compàs: es fa servir per traçar arcs de circumfèrencia o bé circumferències completes

El transportador d'angles: permet mesurar els angles, pot ser circular o semicircular
