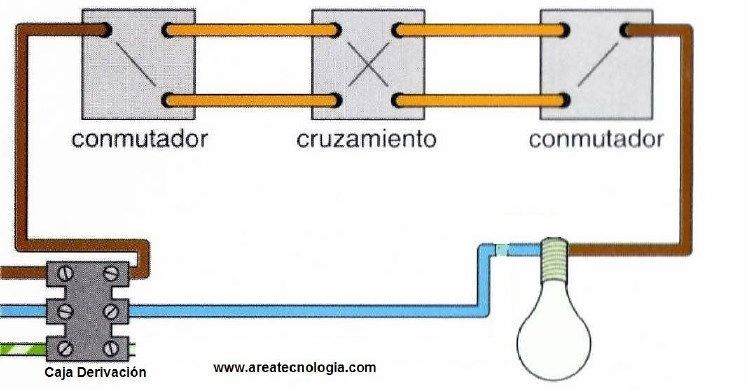

Circuito con tres puntos

Al accionar cualquiera de los commutadores se enciende la bombilla

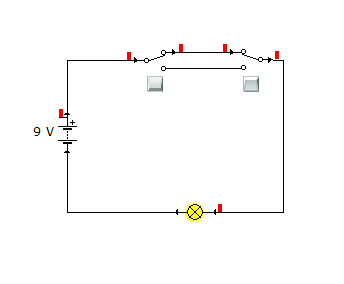

Circuito de luz commutada

Mediante los siguientes componentes y realizar el esquema de un punto de luz accionado desde dos puntos:

bombeta

resistència

motor

brunzidor

Commutador

És un dels components de comandament més bàsics d'un circuit elèctric, i se sol usar per controlar els circuits des d'un únic punt.

Conexionado de cables en una regleta

Circuitos electricos

1. a) ¿Qué interruptores debes cerrar para que el motor gire en un sentido?

b) ¿Qué interruptores hay que cerrar para que el motor gire en sentido contrario?

c)¿Qué sucede si cierras los interruptores l2 y l3 al mismo tiempo?

Solo se enciende lalámpada.

d)¿Y si lo haces con los interruptores l1 y l4?

Solo se enciende la lámpada

e)¿Qué crees que sucede si cierras todos los interruptores?

Explota

d)Para que crees que está situada la bombilla en el circuito.
Para proteger el circuito.

El motor

https://youtu.be/xN5jdheIP4sUn motor és lapart sistemàtica d'una màquina capaç de fer funcionar el sistema, transformant algun tipus d'energia en energia mecànica capaç de realitzar un treball.

En obrir un motor observem que conté:

• Una bobina, que és un fi enrotllat amb moltes voltes.
• Uns imants, atrauen o repel·leixen la bobina.

Circuits electrics

1. A la vista del circuito interior, redibújalo de nuevo con el número menor de cambios para que se cumplan las condiciones siguientes:
a)Introduce un interruptor que apague simultáneamente las bombillas L4, L5, L6

b)Introduce un interruptor que apague simultáneamente odas las bombillas.

c)Añandiendo dos cables y un interruptor, consigue que, al cerrar ese interruptor, se apaguen solo la bombilla L4.

d) Añadiendo solo dos cables y un interruptor, consigue que, al cerrar ese interruptor, se apaguen solo las bombillas L2 y L3.

Interruptors

Interruptors
Un interruptor elèctric és un dispositiu que permet desviar o interrompre el curs d'un corrent elèctric. En el món modern els seus tipus i aplicacions són innombrables, des d'un simple interruptor que apaga o encén una bombeta, fins a un complicat selector de transferència automàtic de múltiples capes, controlat per ordinador.

Tipus d'interruptors
L'interruptor magnetotèrmic o interruptor automàtic.
 Incorporar dos tipus de protecció, actuant en cas de curtcircuit o de sobrecàrrega de corrent. S'utilitza comunament en els quadres elèctrics d'habitatges, comerços o indústries per controlar i protegir cada circuit individualment. La seva ocupació es complementa amb el de interruptors diferencials.






 Reed switch.
És un interruptor encapsulat en un tub de vidre al buit que s'activa en trobar un camp magnètic. Interruptor centrífug. S'activa o desactiva a determinada força centrífuga. S'usa com a protecció en els motors.







 Interruptor de transferència.
Trasllada la càrrega d'un circuit a un altre en cas de fallada d'energia. Utilitzat tant en subestacions elèctriques com a indústries. Interruptor DIP (de l'anglès '' 'dual in-line package' '). Usat en electrònica. Es refereix a una línia doble de contactes. Consisteix en una sèrie de múltiples micro interruptors units entre si.





Hall-effect switch.
 També usat en electrònica, és un comptador que permet llegir la quantitat de voltes per minut que està donant un imant permanent i lliurar polsos.
 Interruptor inercial (o d'acceleració). Mesura l'acceleració o desacceleració de l'eix de coordenades sobre el qual estigui muntat. Per exemple, els instal·lats per disparar les bosses d'aire dels automòbils.
